PASSERELLE SUSPENDUE
Conception d’une passerelle métallique suspendue de maintenance reliant deux zones en toiture
Dans le cadre du projet « Passerelle suspendue », 3DG a été mandaté pour concevoir une passerelle de maintenance, suspendue et reliant deux zones situées en toiture. Ce projet a nécessité une expertise pointue pour garantir la sécurité et la conformité de la structure, tout en répondant aux exigences spécifiques du client.
Répondre aux besoins de développement produit et de conformité
Pour répondre aux besoins du client, nous avons débuté par le développement du produit, avec un accent particulier sur la validation du projet selon les normes en vigueur. L’objectif était de concevoir une passerelle qui non seulement facilite l’accès pour la maintenance, mais qui soit aussi conforme aux standards de sécurité les plus stricts. Des plans d’exécution et d’implantation détaillés ont été élaborés pour guider la réalisation du projet.
Numérisation 3D pour une précision maximale

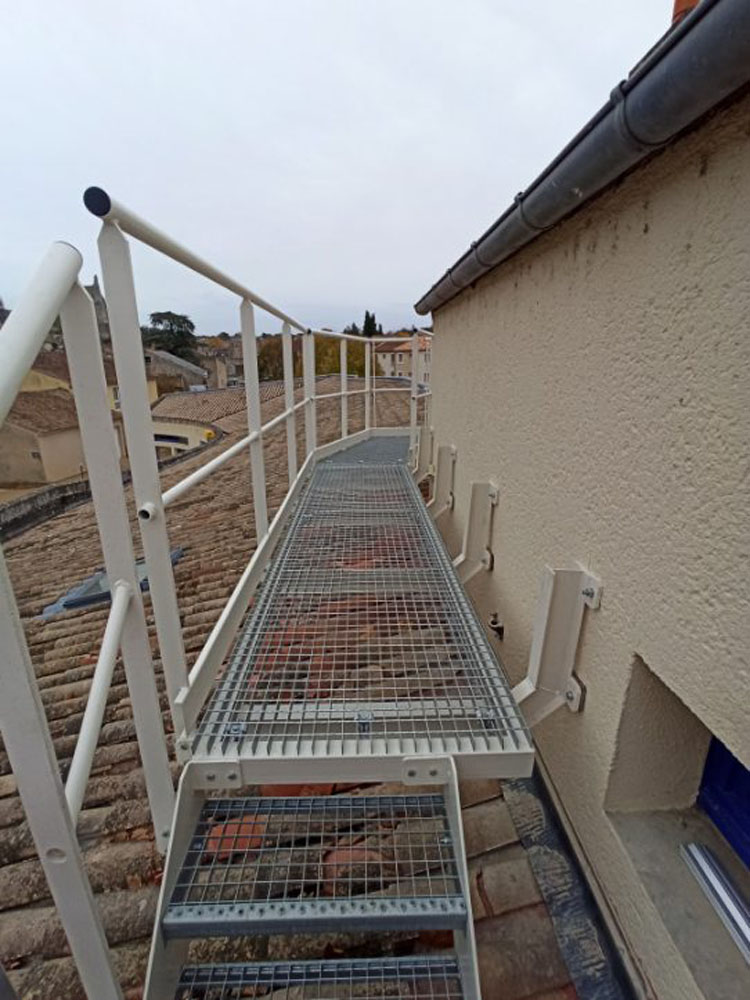

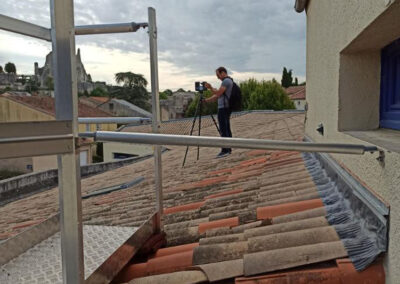

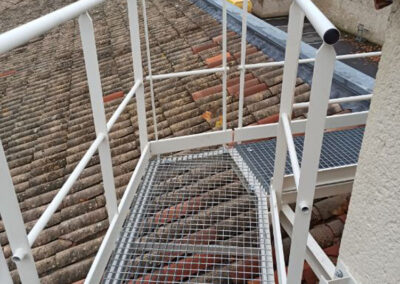

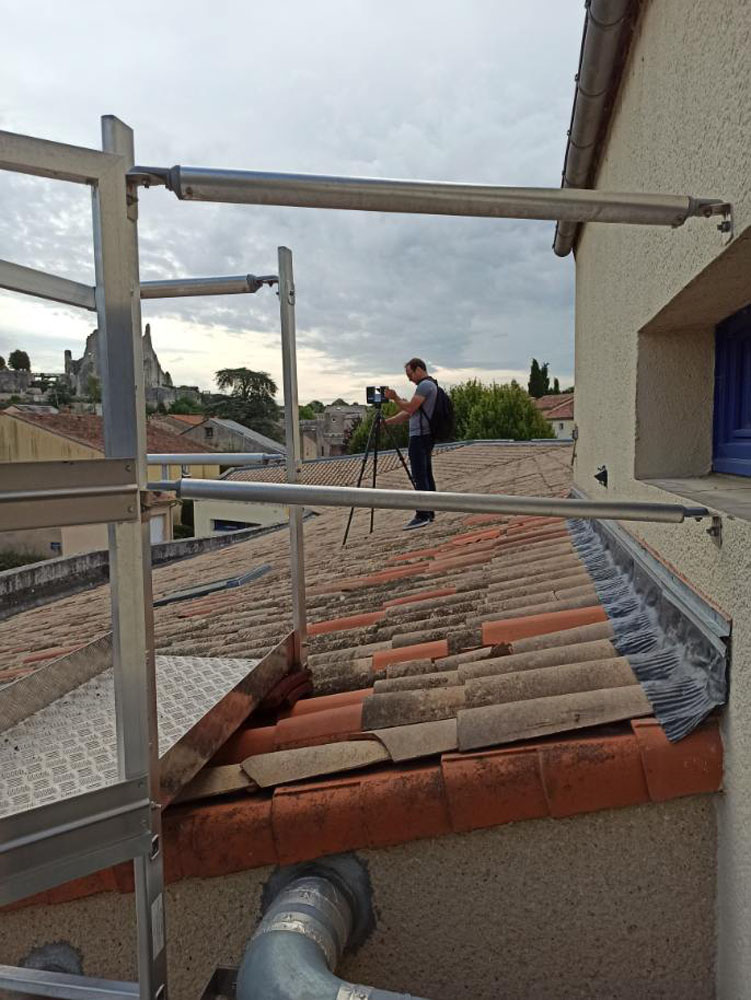

La première étape de notre intervention a consisté en une numérisation 3D de l’environnement en toiture, à l’aide d’un scanner 3D. Les cotes de contrôle ont été prises avec une grande précision, et les données récupérées ont permis de créer un nuage de points. Ce nuage de points a ensuite été exploité pour générer un fichier numérique détaillé, qui a servi de base pour la modélisation et la conception de la passerelle.
Développement de l’avant-projet et gestion du projet
Nous avons ensuite procédé à une phase d’avant-projet et de pré-étude, durant laquelle nous avons défini les tenants et aboutissants du projet, recensé les besoins des utilisateurs, et créé un cahier des charges exhaustif. Une analyse des solutions sur le marché a été réalisée pour proposer les options les plus adaptées. La gestion du projet a inclus la définition de la marche à suivre et l’approche de conception, ainsi que des réunions techniques pour valider la maquette 3D avec le client.
Modélisation, conception assistée par ordinateur (CAO) et notes de calcul

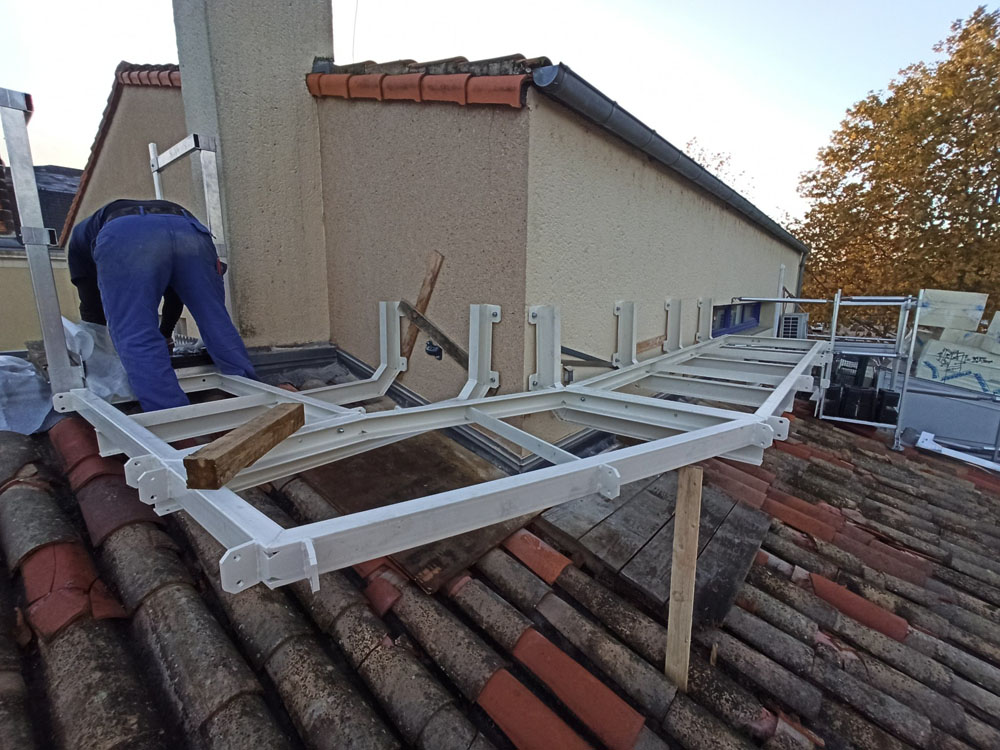

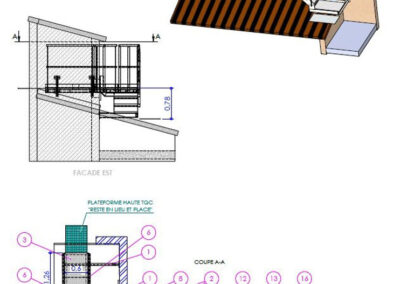

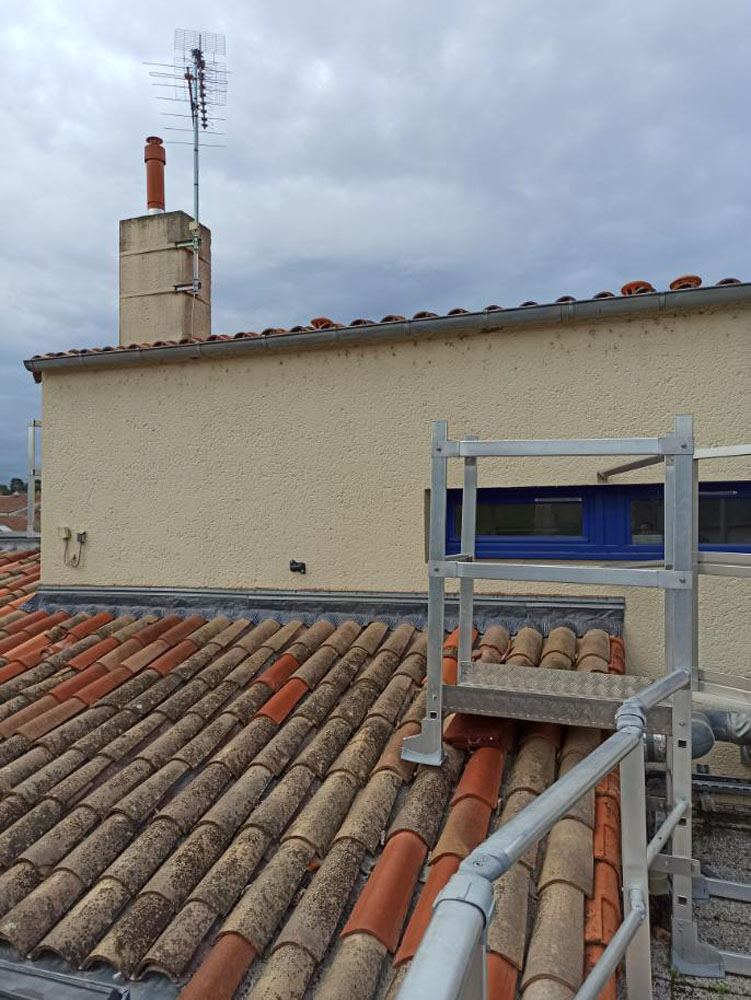

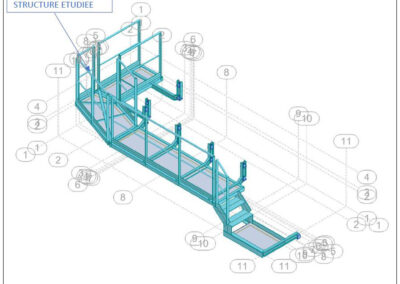

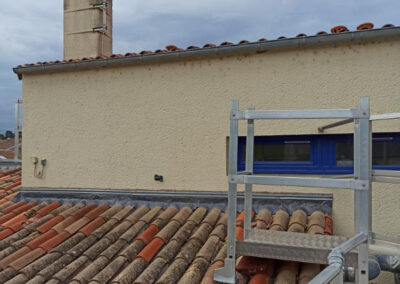

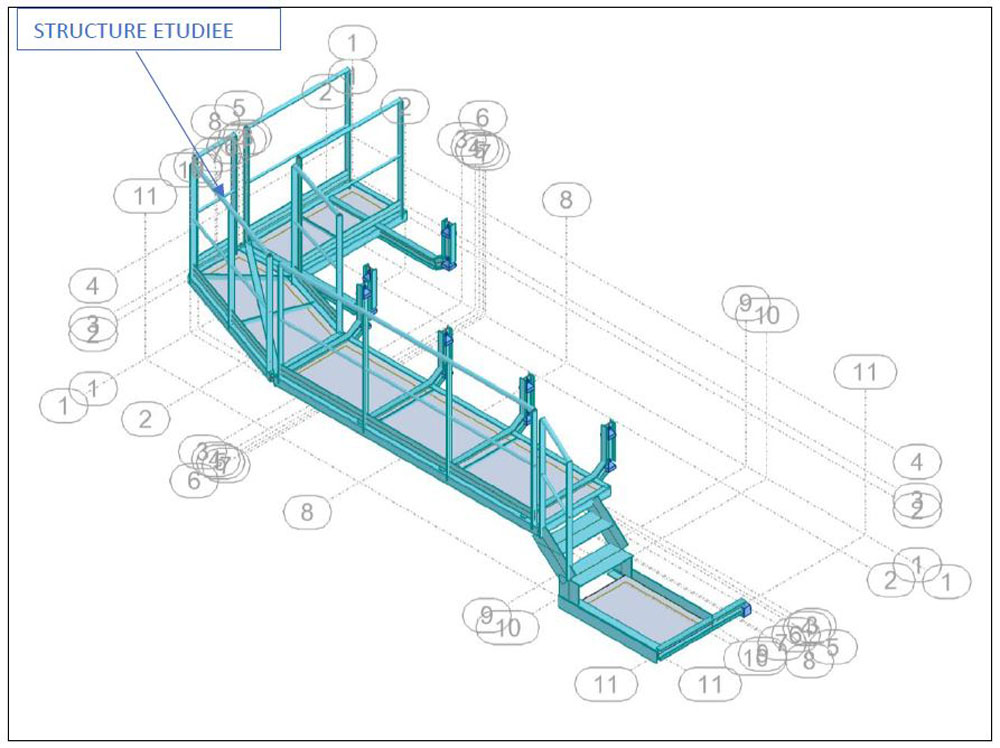

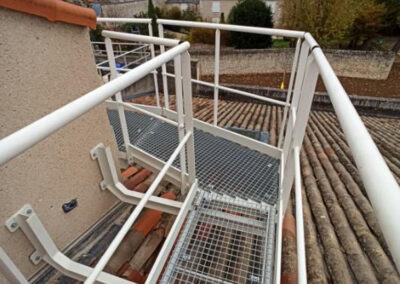

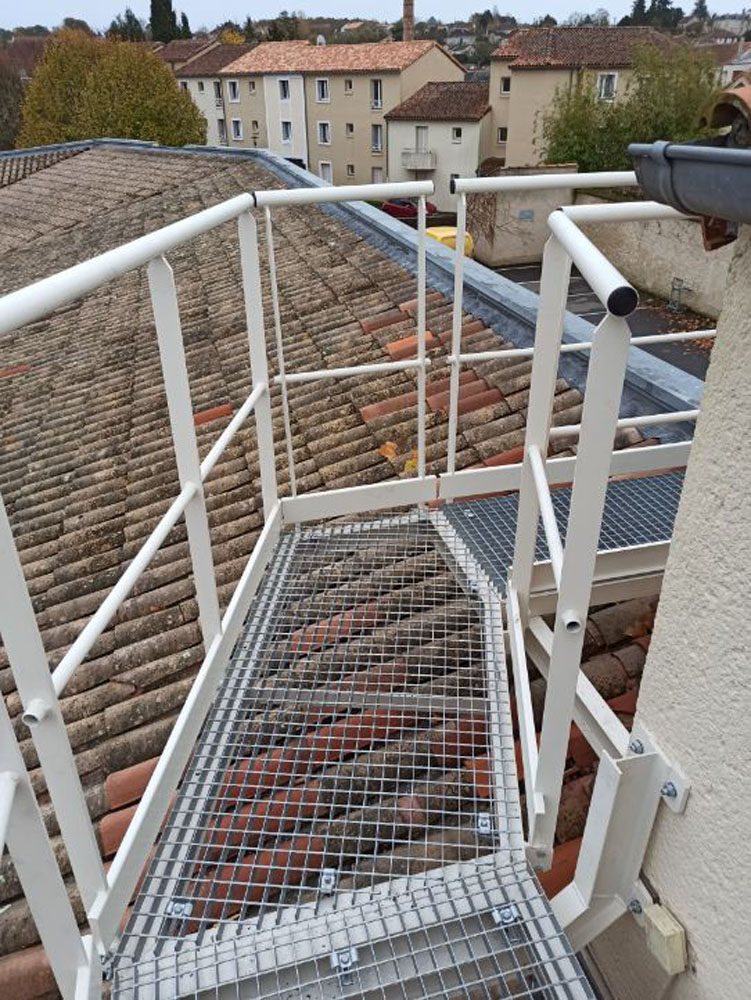

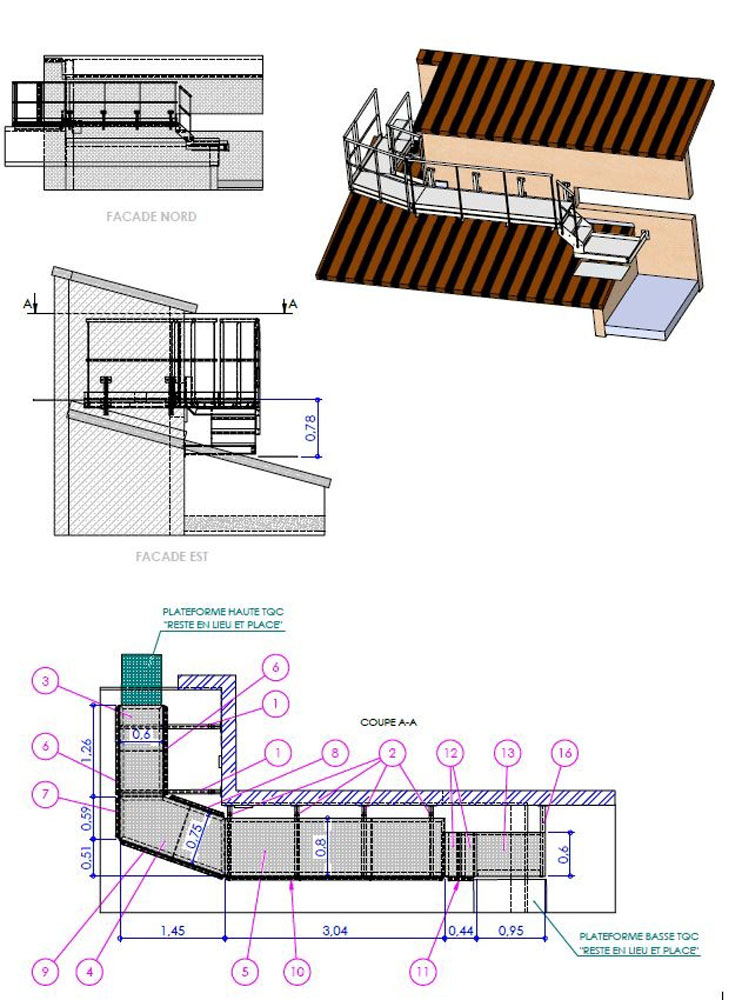

La modélisation 2D/3D a permis de réaliser une maquette numérique précise, qui a servi de base pour la conception assistée par ordinateur (CAO). Nous avons produit des plans de principe, d’ensemble, et de détail, incluant toutes les cotations, annotations et débits nécessaires à la fabrication. En complément, une note de calcul a été élaborée pour valider la conformité du projet au cahier des charges et aux normes en vigueur.
3DG, votre partenaire pour des solutions sur mesure en structures suspendues métalliques
Pour vos projets nécessitant des structures suspendues ou toute autre solution en ingénierie métallique, faites confiance à 3DG. Nous vous accompagnons de la conception à la réalisation, en garantissant des résultats qui allient sécurité, précision et conformité.
